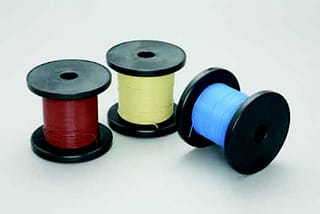

機器内用：高温・高周波、耐熱性・耐薬品性の電線ふっ素樹脂被覆熱電対

■特徴

  • ●絶緑体および外被にFEPを使用しますので電気的性質、耐熱性、耐薬品性、耐候性に優れています。
  • ●鉛化合物を含んでいません。

■規格RoHS対応品

東日京三標準仕様書 KGS98-5386B

■用途

  • ●温度測定用

■構造・性能

熱電対の種類 導体構成材料 外被色
＋脚(赤) −脚(白)
K ニッケルおよびクロムを主とした合金 ニッケルを主とした合金 青
E ニッケルおよびクロムを主とした合金 銅およびニッケルを主とした合金 紫
J 鉄 銅およびニッケルを主とした合金 黄
T 銅 銅およびニッケルを主とした合金 茶
種類 導体径標準
（mm）		 絶縁体 標準仕上外径短径×長径
（mm）		 最小絶緑抵抗
（20℃）（MΩ・km）		 定尺
（m）		 概算重量
（kg/km）
厚さ（mm） 外径（mm）
K 0.1 0.15 0.4 0.8×1.2 1000 100 2
0.2 0.15 0.5 0.9×1.4 1000 100 3
0.32 0.15 0.62 1.02×1.64 1000 100 4
0.65 0.15 0.95 1.45×2.4 1000 100 11
E 0.1 0.15 0.4 0.8×1.2 1000 100 2
0.2 0.15 0.5 0.9×1.4 1000 100 3
0.32 0.15 0.62 1.02×1.64 1000 100 4
0.65 0.15 0.95 1.45×2.4 1000 100 11
J 0.1 0.15 0.4 0.8×1.2 1000 100 2
0.2 0.15 0.5 0.9×1.4 1000 100 3
0.32 0.15 0.62 1.02×1.64 1000 100 4
0.65 0.15 0.95 1.45×2.4 1000 100 11
T 0.1 0.15 0.4 0.8×1.2 1000 100 2
0.2 0.15 0.5 0.9×1.4 1000 100 3
0.32 0.15 0.62 1.02×1.64 1000 100 4
0.65 0.15 0.95 1.45×2.4 1000 100 11
